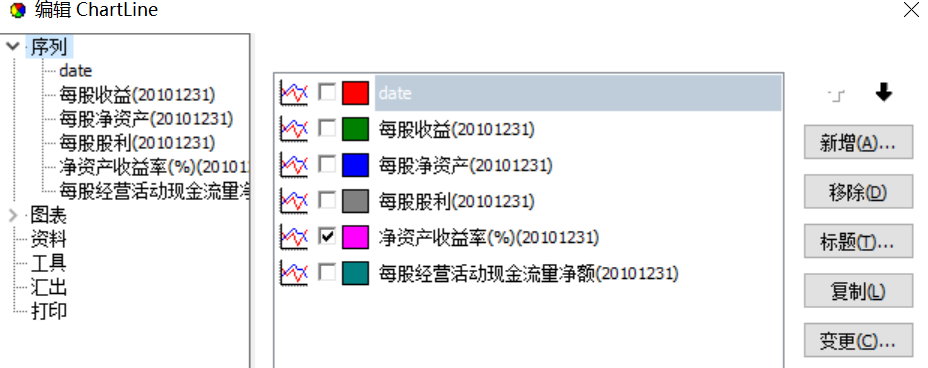

作图数据序列的格式调整。勾选即为作图的列，可多选。

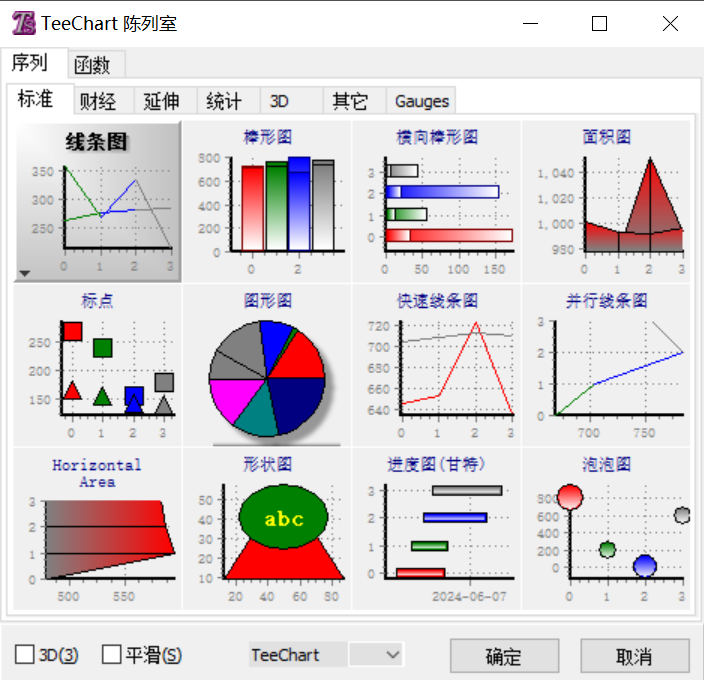

【新增】：新增指定样式图形序列：

(1)序列：新增数据序列作图，可选择图形类别：标准，财经，延伸，统计，3D等。
(2)函数：序列数据通过函数处理后作图，可选函数图形类别：标准，财经，延伸。
(3)3D：新增图形是否3D显示。
(4)平滑：新增图形是否平滑处理。
(5) ：新增图形颜色样式选择。
【移除】：删除指定序列。
【标题】：重命名指定序列标题名称
【复制】：复制指定序列。
【变更】：修改指定序列图形样式。
【序列属性设置】：双击指定序列进入序列属性设置，对指定序列显示内容的样式，包括颜色、显示层次等进行调整。

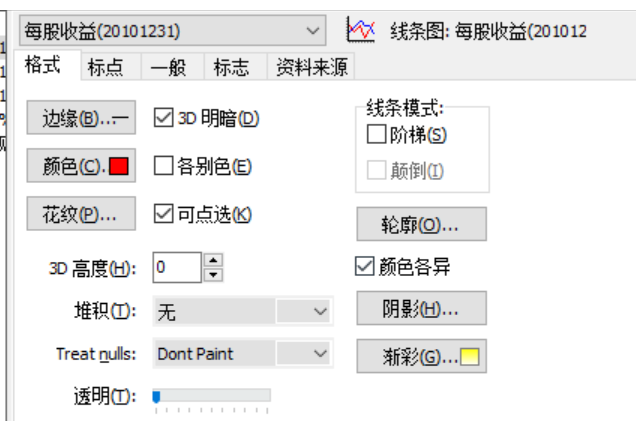

(1)格式：

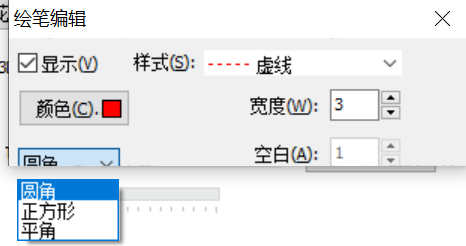

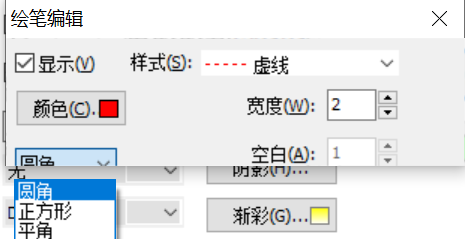

1)边缘：设置边缘线条格式（3D显示效果明显）



显示：是否显示边缘线。


样式：边缘线条的样式，包括实线、虚线、点线、虚点线、小点线。


颜色：边缘线颜色。


宽度：调整边缘线宽度。


圆角：调整边缘线形状，平角、圆角、正方形。


空白：小点样式点之间的空白距离。

2)颜色：图形颜色。

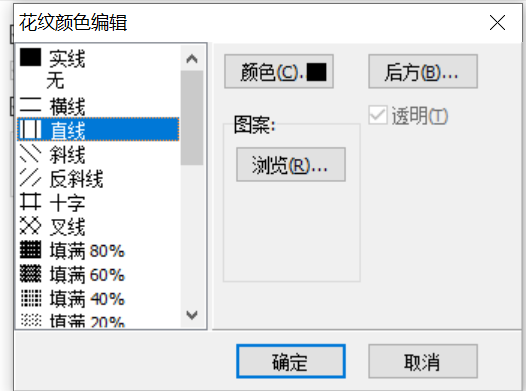

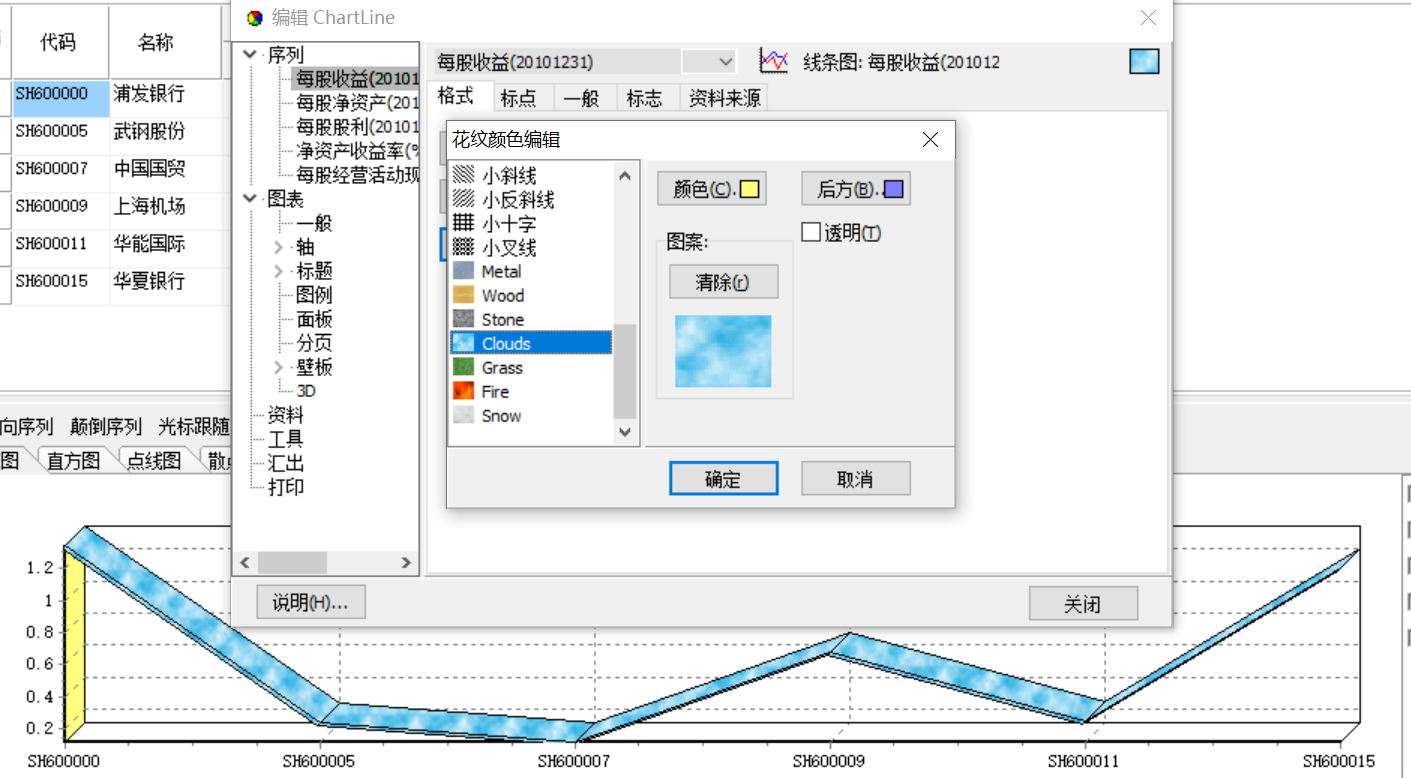

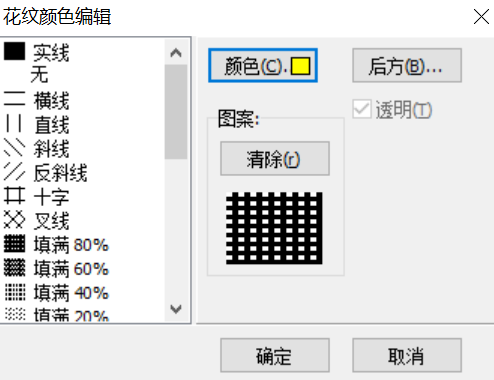

3)花纹：图形中的花纹设置。


4)3D明暗：调整3D图形的明暗情况，横明竖暗。


5)各别色：不同坐标的点用不同颜色展示。

6)可点选：是否可点选。

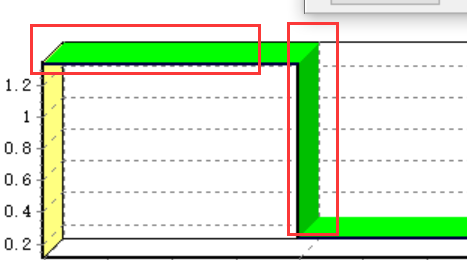

7)线条模式：默认两点直线连接，可设置成阶梯状，并可颠倒阶梯。

8)轮廓：图形轮廓设置。



显示：是否显示轮廓。


样式：轮廓的样式，包括实线、虚线、点线、虚点线、小点线。


颜色：轮廓颜色。


宽度：调整轮廓宽度。


圆角：调整轮廓形状，平角、圆角、正方形。


空白：小点样式点之间的空白距离。

9) 3D高度：3D图形距离横轴的高度。

10)堆积：设置堆积属性：重叠，堆积，堆积100%。

11)Treat nulls：空值处理方式：Dont Paint(不画)、Skip(跳过)、Ignore(忽略)。

12)透明：图形透明度设置。

13)颜色各异：3D图形不同坐标的点用不同颜色展示，需与“各别色”配合使用。

14)阴影：图形阴影设置。

15)渐彩：图形渐彩颜色设置。

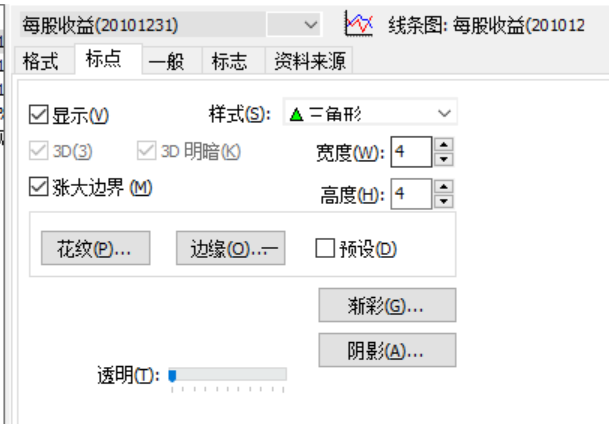

(2)标点：


1)显示：是否显示标点。

2)样式：标的样式，包括：三角形，反三角形，十字，叉线，星型，菱形，小点等等。

3)3D：标点是否启用3D设置。

4)3D明暗：标点的3D明暗度设置。

5)涨大边界：扩大边界至图形能容纳整个标点。

6)宽度：标点宽度。

7)高度：标点高度。

8)花纹：标点中的花纹设置。


9)边缘：设置边缘线条格式（3D显示效果明显）



显示：是否显示边缘线。


样式：边缘线条的样式，包括实线、虚线、点线、虚点线、小点线。


颜色：边缘线颜色。


宽度：调整边缘线宽度。


圆角：调整边缘线形状，平角、圆角、正方形。

10)预设：标点的花纹及边缘设置是否生效。

11)渐彩：标点渐彩颜色设置。

12)阴影：标点阴影设置。

13)透明：标点透明度设置。

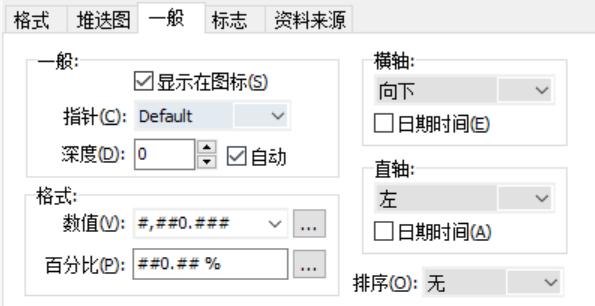

(3)一般：一般设置


显示在图标：是否显示图标。

指针：指针类型。

深度：3D图形的显示深度。

横轴：横轴坐标的显示位置，分别为上、向下、上与下。

直轴：纵轴坐标的显示位置，分别为左、向右、左与右。

日期时间：将指定坐标轴的数值格式标签转换为日期时间格式。

排序：图形指标按数值大小进行排序，分为递增、递减，默认不排序。

数值：数值格式设置，与标志中的样式配合使用。

百分比：百分比格式设置，与标志中的样式配合使用。

(4)标志：坐标标签设置。

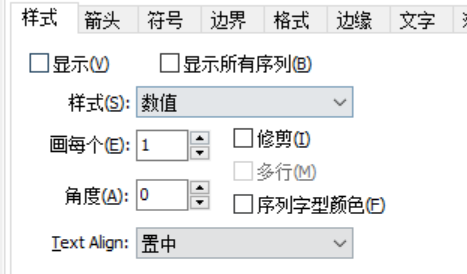

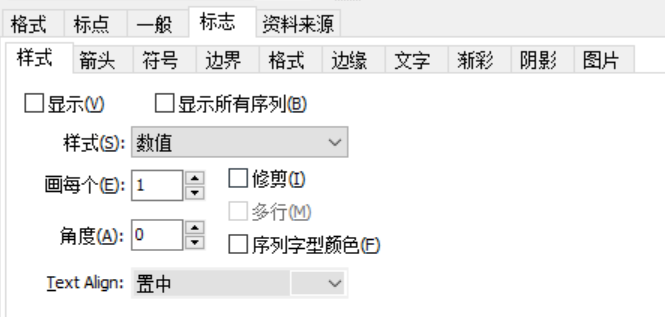

1)样式：标志样式设置。



显示：是否显示标志。


显示所有序列：其它所有序列是否显示标志。


样式：标志的显示样式。


画每个：相邻第几个坐标画标志。


角度：标志的旋转角度。


修剪：标志越过图表范围的裁剪掉。

多行：标志文字可以换行多行显示。


序列字型颜色：标志字体颜色同步为序列颜色。


Text Align：标志字体对齐方式，分为：置中，左，向右。

2)箭头：设置标志点及标志点箭头属性。


边缘：设置边缘线条属性（3D显示效果明显）




显示：是否显示边缘线。



样式：边缘线条的样式，包括实线、虚线、点线、虚点线、小点线。



颜色：边缘线颜色。



宽度：调整边缘线宽度。



圆角：调整边缘线形状，平角、圆角、正方形。

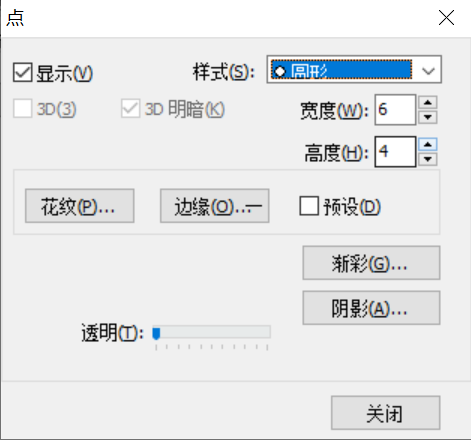

点：设置标志点属性。




显示：是否显示标志点。



样式：标志点的样式，包括：圆形，三角形，十字等。



3D：标志点是否启用3D设置。



3D明暗：标志点的3D明暗度设置



宽度：标志点宽度。



高度：标志点高度。



花纹：标志点的花纹设置。



边缘：标志点的边缘设置。



预设：标志点的花纹及边缘设置是否生效。



渐彩：标志点的渐彩设置。



阴影：标志点的阴影设置。



透明：标志点的透明度设置。


箭头形状：包括：无，实线，线条。


长度：箭头长度。


大小：箭头宽度。


距离：箭头距坐标的长度。

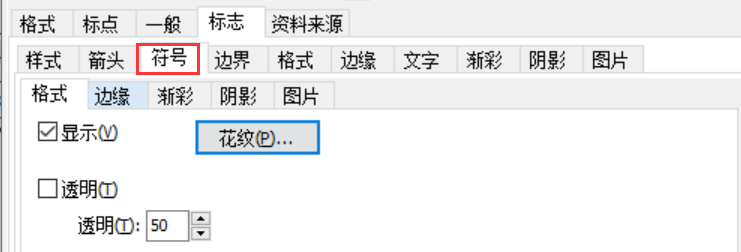

3)符号：标志符号属性设置。

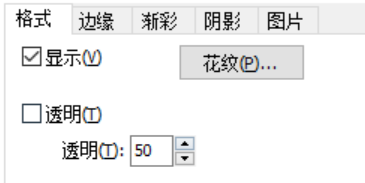

格式：符号格式设置。




显示：是否显示符号。



花纹：符号中的花纹及颜色设置。




透明：第一个透明标签，完全透明即隐藏符号。



透明：第二个透明选项，设置符号的透明度。


边缘：设置符号的边缘线属性。




斜面：设置符号边缘斜面格式：无，陷入，浮起。



斜面大小：设置符号边缘斜面陷入或浮起的深度。



框架：设置符号边缘线格式，线条样式，颜色，宽度等。



圆角外框：是否添加圆角外框。



圆角外框大小：设置圆角外框的大小。


渐彩：设置标志符号渐彩属性。


阴影：设置标志符号阴影属性。


图片：设置标志符号图片属性。

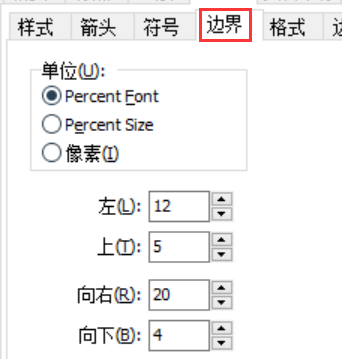

4)边界：设置标志边界属性。



单位：标识数值距离边界的计算单位，包括：Percent Font，Percent Size，像素。


左：标识数值距离左边界的长度。


上：标识数值距离上边界的长度。


向右：标识数值距离右边界的长度。


向下：标识数值距离下边界的长度。

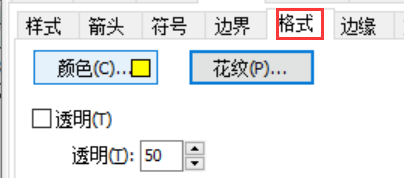

5)格式：标识框的格式设置



颜色：设置标志框的背景颜色。


花纹：设置标志框的花纹颜色。


透明：第一个透明标签，完全透明即隐藏标志框。


透明：第二个透明选项，设置标志框的透明度。

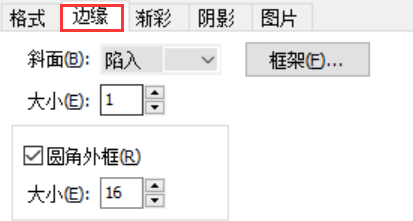

6)边缘：标志框的边缘线属性设置。


斜面：设置标志框边缘斜面格式：无，陷入，浮起。


斜面大小：设置标志框边缘斜面陷入或浮起的深度。


框架：设置标志框边缘线格式，线条样式，颜色，宽度等。


圆角外框：标志框是否添加圆角外框。


圆角外框大小：设置圆角外框的大小。

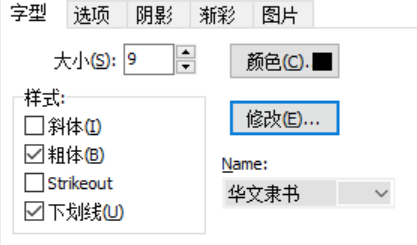

7)文字：


字型：




大小：标志字体大小。



样式：标志字体样式，包括：斜体，粗体，Strikeout，下划线，可多选。



颜色：标志字体颜色。

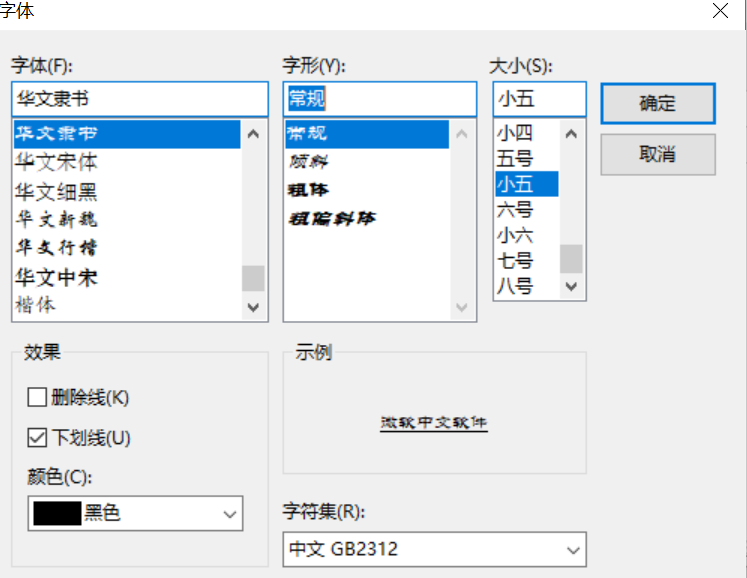

修改：修改标志字体属性




Name：标志字体名称。

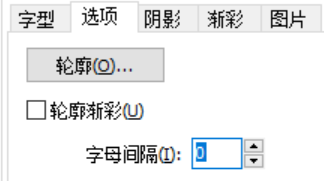

选项：




轮廓：标志文字轮廓设置。



轮廓渐彩：是否显示标志文字轮廓渐彩。



字母间隔：标志文字间隔宽度。

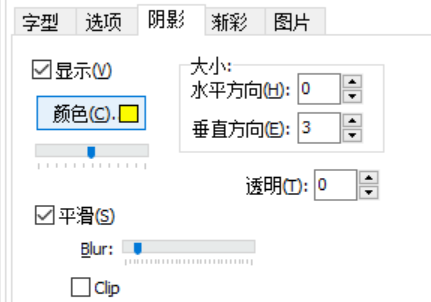

阴影：标志文字阴影设置。




显示：是否显示阴影。



颜色：阴影颜色。



大小：阴影大小，可以分别设置水平方向及垂直方向大小，



平滑：阴影是否平滑。



Blur：设置平滑的模糊度。



Clip：平滑修剪。



透明：阴影的透明度。

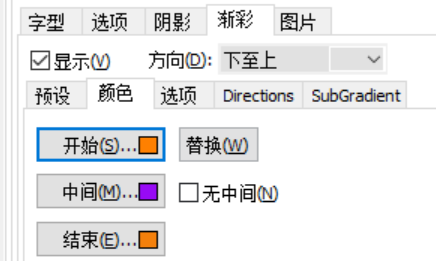

渐彩：标志文字的渐彩设置。



图片：边界文字的背景图片设置。

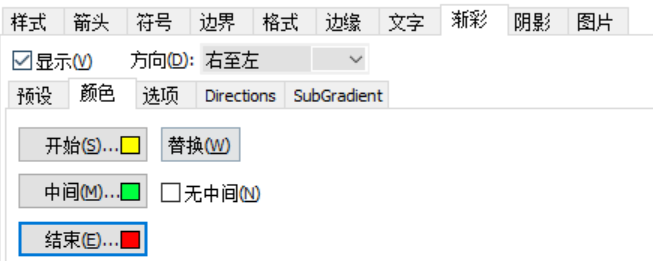

8)渐彩：标志的渐彩设置

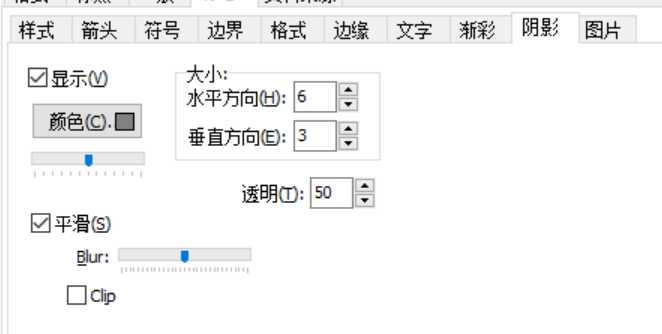

9)阴影：标志的阴影设置。



显示：是否显示阴影。


颜色：阴影颜色。


大小：阴影大小，可以分别设置水平方向及垂直方向大小，


平滑：阴影是否平滑。


Blur：设置平滑的模糊度。


Clip：平滑修剪。


透明：阴影的透明度。

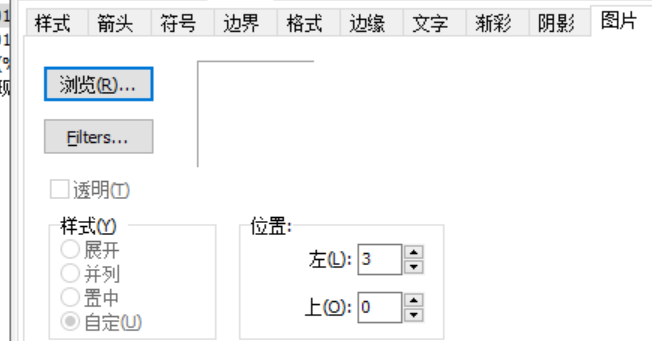

10)图片：标志的背景图片设置。

(5)资料来源：图形数据来源属性设置。

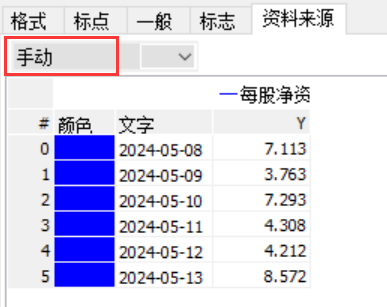

1)手动：可以手动调整指定坐标点的横轴，纵轴值及颜色。

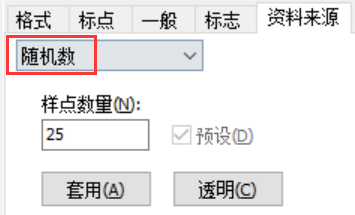

2)随机数：随机生成指定样本个数的坐标点来做图



样点数量：样本数量。


预设：样点数量设置为默认值25.


套用：设置后执行。


透明：删除所有样本点数据。

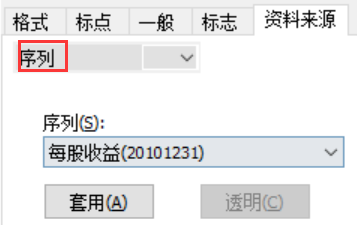

3)序列：图表使用其他列的数据。



序列：选择其他序列名称。


套用：设置后执行。


透明：删除所有样本点数据。

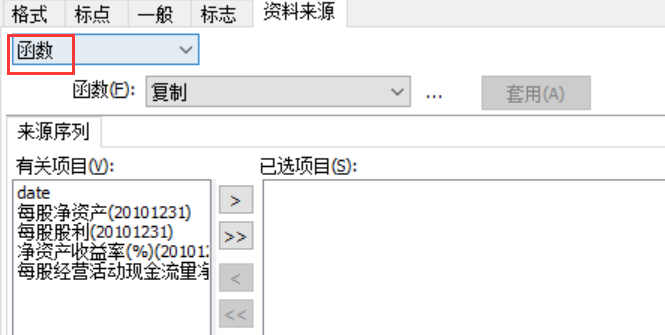

4)函数：通过函数算法计算得到作图数据。



函数：函数算法：加，减，乘，除等。


来源序列：计算数据来源序列。


：选择指定序列。


：选择所有序列。


：去除指定序列。


：去除所有序列。


套用：设置后执行。

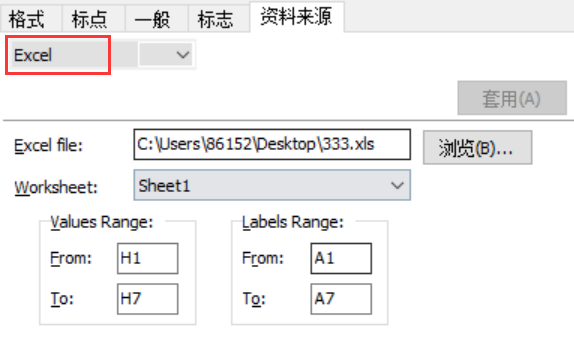

5)Excel：使用本地excel数据





Excel file：本地xls文件路径。



Worksheet：文件指定工作表。



Values Range：值域数据来自sheet表范围。



Lables Range：横坐标标签来自sheet表范围



套用：设置所有参数后执行。
