天软金融分析.NET函数大全 > 文档处理函数 > 图片导出

wg_drawgraph

简述
将天软技术图形生成bitmap图形。本地执行函数。
定义
wg_drawgraph(GraphData:TGraph;ConfigData:Array;Bitmap: BitmapBinary):BitmapBinary;
参数
名称类型说明
GraphDataTGraph天软图形类型，天软图形。
ConfigDataArray数组，图形属性。各属性由对应的下标值指定，具体如下:
下标 数据类型 功能说明 备注
bkcolor TCOLOR 背景色 颜色值可用rgb得到，比如rgb(159,228,239)，也可以是颜色函数，比如clBlack()
fgcolor TCOLOR 前景色 颜色值可用rgb得到，比如rgb(159,228,239)，也可以是颜色函数，比如clBlack()
fontsize Integer 字体 图片中的字体大小设置，一般设置为15。
coordinate Integer 坐标系类型 取值:0普通，数据数值 1对数，转化算法:1+ln(值)，刻度显示的是转化前的值 2百分比，转化算法:100*(值/序列的初值-1)
title String 标题 图片标题，显示在图片正中上方
auxtitle String 辅助小标题 显示在图片左边上方
linewidth Integer 线宽 折线线宽，一般为1
boldfont Boolean 字体是否加粗 1:加粗，0:不加粗
xorcolor Boolean 线和背景色是否进行异或 1:进行异或，0:不进行异或
Bitmap BitmapBinarybitmap类型图的二进制码，图片大小属性，由wg_createbitmap生成得到。
返回BitmapBinary bitmap类型图的二进制码。
  • 范例


    pic:=KLine(5,10,20,60);//生成天软图形
      psize:=rdo2 wg_createbitmap(1500,810); //图片大小
      //图片属性设置
      ConfigData:=array('bkcolor':clBlack(),//背景色-设置为黑色
      'fgcolor':clwhite(),//rgb(159,228,239), //前景色
      'fontsize':20,       //字体大小
      'coordinate':0,
      'title':'JPGDome',
      'auxtitle':'图片属性展示',
      'linewidth':1,  //单位：磅
      'boldfont':1,  //1：加粗，0：不加粗
      'xorcolor':1
      );
      bitmap:=rdo2 wg_drawgraph(pic,ConfigData,psize); //生成bitmap
      fname:='D:\\DemoTest\\ klineTest02.bmp ';
      return rdo2 writefile(rwbinary(),"",fname,0,length(bitmap), bitmap);

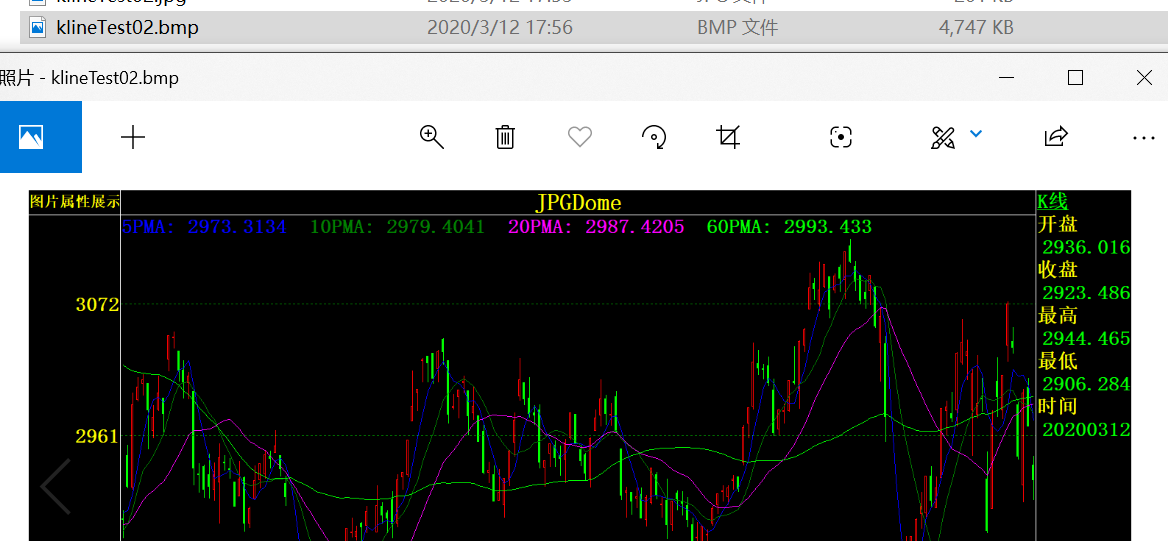

    //导出的图片：
